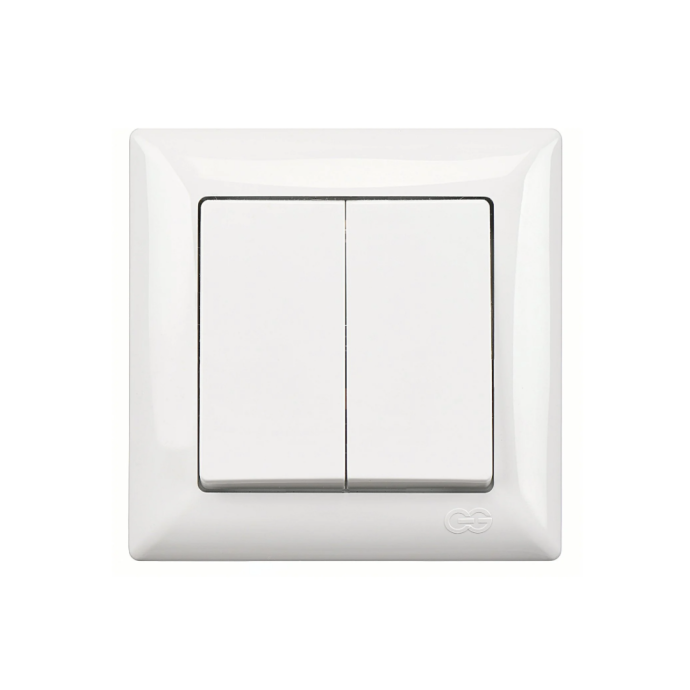

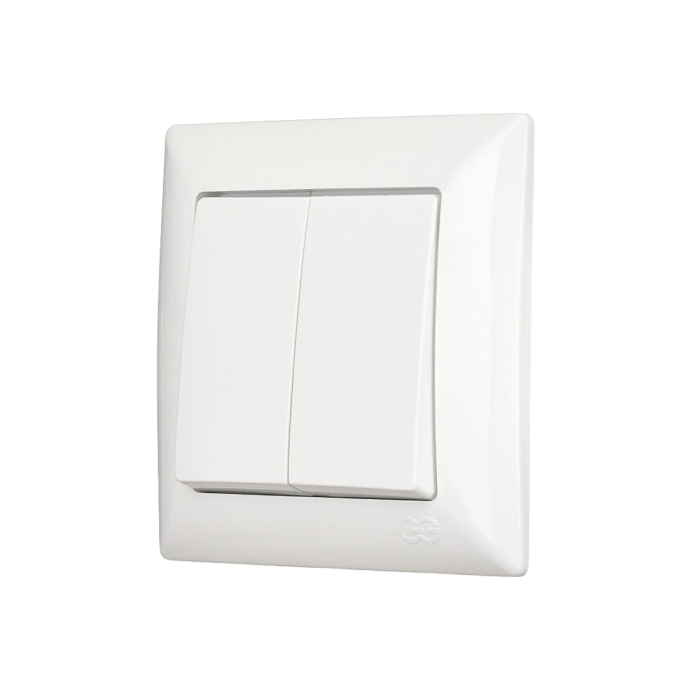

Komütatör anahtar, iki lamba veya lamba grubunu bir noktadan açıp kapatmaya yarayan anahtara denir. Grup panoların aydınlatmasında komütatör anahtar kullanılır. Komütatör anahtarın bir adet giriş ve iki adet çıkış olmak üzere üç adet bağlantı klemensi bulunur. Bu bağlantı klemenslerinden birine sigortadan gelen faz iletkeni, diğer klemenslere ise lambalara gidecek olan iletkenler bağlanır. Günsan, ahşap ve metalik renk; metal, cam, ahşap ve corian malzemeli çerçeve seçenekleri, gelişmiş montaj özellikleri ile kullanıcı ve elektrikçilerin tüm ihtiyaçlarına aynı anda cevap veren ürünler sunmaktadır.
Teknik Özellikler
- 10AX,250V ̴
- Bir kutuplu, iki yollu
- Vidalı ve klipsli bağlantı modeli
Günsan Visage Komütatör Anahtar Boyutları
Günsan Visage Komütatör Anahtar Montajı Nasıl Yapılır?
- Kablo bağlantıları, bağlantı şemasına göre yapılır.
- Modül, montaj yapılacak kasa içerisine yerleştirilir ve tırnak vidaları ile sıkıştırılarak sabitlenir.
- Göbek çerçeveye takılır.
- Çerçeve şasenin üzerine konumlandırılır ve göbek vidası ile sıkılarak montaj tamamlanır.
Günsan Visage Komütatör Anahtar Bağlantı Şeması
