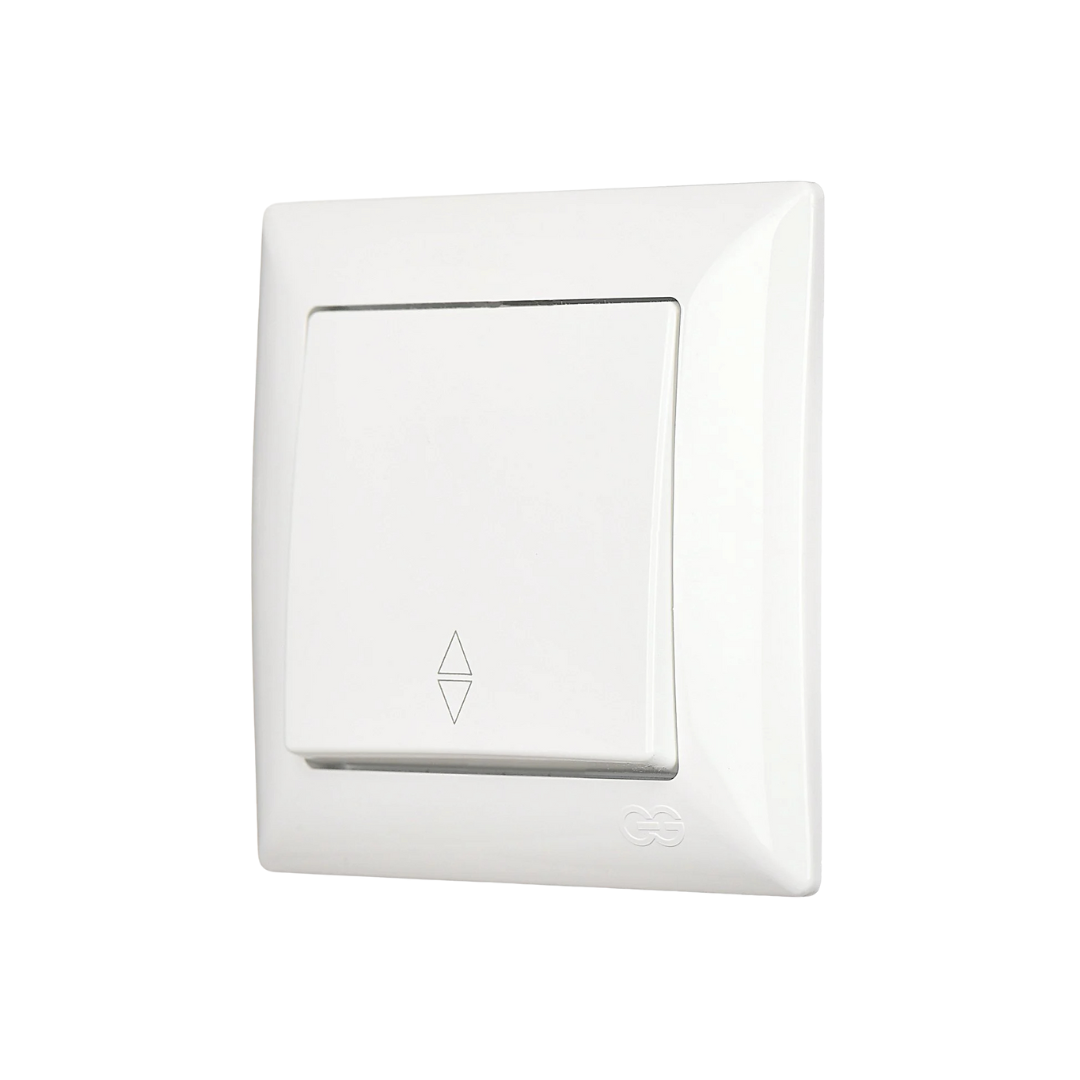

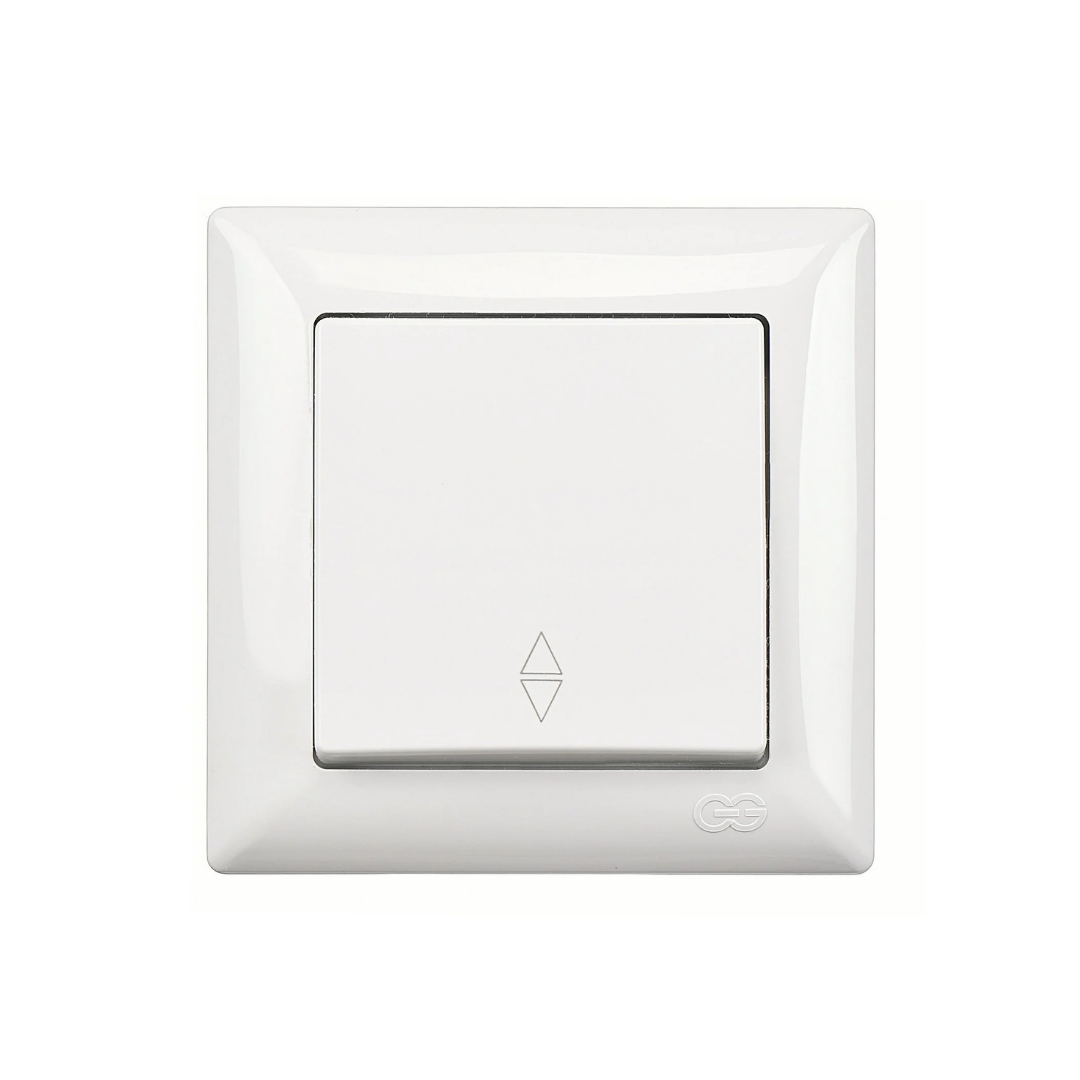

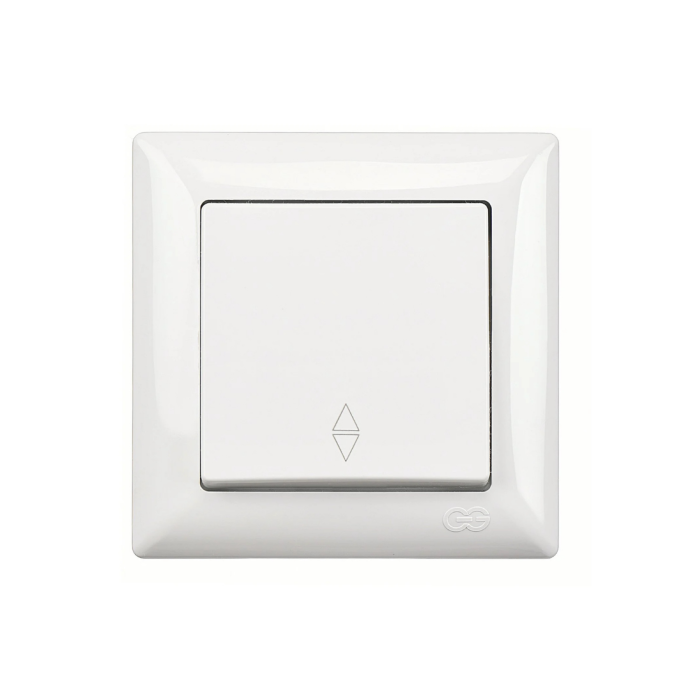

Vavien anahtar, bir lamba veya lamba grubunu iki ayrı yerden açıp kapatmaya yarayan anahtara denir. Sıralı grup panoların aydınlatmasında, çift girişli uzun koridorların giriş ve çıkışlarında, iki katlı yerlerin merdiven arası aydınlatmasında ve iki odanın aynı balkona açılması gibi durumlarda kullanılır. Vavien anahtarın üç adet bağlantı klemensi bulunur. Bu bağlantı klemenslerinden birine sigortadan gelen faz iletkeni, diğer klemenslere ise diğer vavien anahtara gidecek olan iletkenler bağlanır. Bu her iki iletkenin bağlantı yerlerinin değişmesi devrenin çalışmasını etkilemez. Günsan, ahşap ve metalik renk; metal, cam, ahşap ve corian malzemeli çerçeve seçenekleri, gelişmiş montaj özellikleri ile kullanıcı ve elektrikçilerin tüm ihtiyaçlarına aynı anda cevap veren ürünler sunmaktadır.
Teknik Özellikler
- 10AX,250V ̴
- Bir kutuplu, iki yollu
- Vidalı ve klipsli bağlantı modeli
Günsan Visage Vavien Anahtar Boyutları
Günsan Visage Vavien Anahtar Montajı Nasıl Yapılır?
- Kablo bağlantıları, bağlantı şemasına göre yapılır.
- Modül, montaj yapılacak kasa içerisine yerleştirilir ve tırnak vidaları ile sıkıştırılarak sabitlenir.
- Oval çerçeveye takılır.
- Çerçeve şasenin üzerine konumlandırılır ve baskı uygulanarak sabitlenir.
- Tuştaki tırnaklar, oval içindeki pimlere yerleştirilerek montaj tamamlanır.
Günsan Visage Vavien Anahtar Bağlantı Şeması
